CARA SETTING IP CAMERA TP-LINK TL-SC3130 DENGAN MODEM ADSL TP-LINK TD8817

Pertama-tama siapkan:
1. PC/Laptop
2. Modem ADSL TD8817
3. Swich HUB

Topologinya seperti ini:

MODEM----------HUB-----------IP CAMERA
                                |
                                |
                        PC/LAPTOP


Langkah-langkah:
1. Download software pendeteksi perangkat IP Camera DISINI atau gunakan CD installer-nya.
2. Setting IP laptop/PC kamu menjadi "obtain IP address automatically".
3. Setting modem ADSL TD-8817, caranya pada browser masukkan alamat 192.168.1.1, biasanya username dan password-nya sama "admin".
4. Setting modemnya sesuai dengan provider yang kamu gunakan, saya contohkan memakai speedy.


Ingat...!!! Virtual Circuit di PVC 1

5. Setting IP local modem menjadi 192.168.0.1


Karena IP Camera bersifat DHCP maka kita bisa mendeteksi alamat IP-nya dengan meng-klik "curent pool summary", maka akan terdeteksi alamat PC/laptop kita dan network camera-nya.

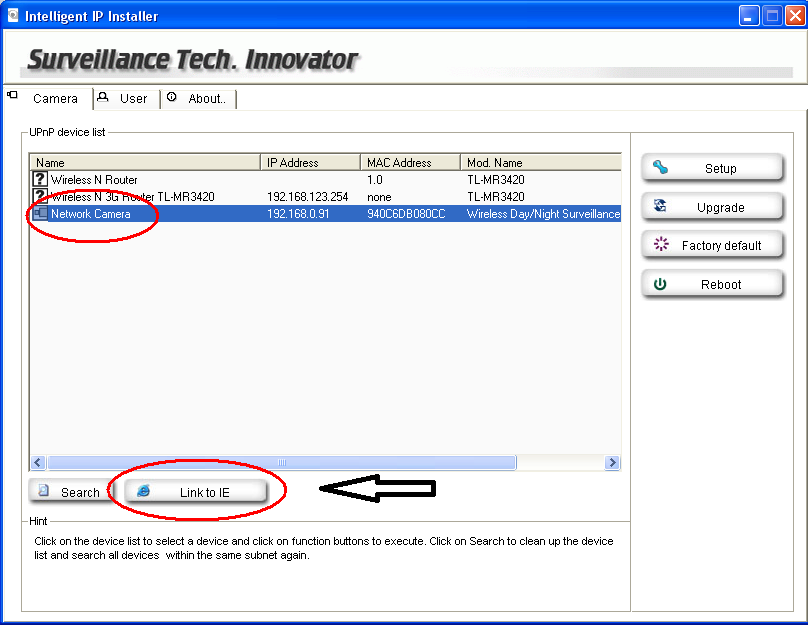

6. Jika masih bingung, jalankan saja CD Installer atau software pendeteksi perangkat yang didownload tadi, kemudian jalankan installer-nya, maka akan tampil:


Pilih Network Camera, disana terdeteksi alamat IP camera adalah 192.168.0.91 dan klik Link to IE. Pasti akan meminta username dan password, masukkan "admin" keduanya.

Pehatian....!!!!!!  Jika pada internet explorer webpage tidak terbuka coba setting IE-nya:
Klik tool---internet option----security---custom level, kemudian enable-kan activeX controls plug-in dan semacamnya. Jika meminta install flash player, silahkan install dulu flash playernya.

7. Masuk ke menu setting IP Camera






 Klik SETTING>BASIC>Network>Information configuration:
a. Choose `Use the following IP address’.
b. IP Address: (alamat IP Camera kamu, tadi terdeteksi 192.168.0.91).
c. Subnet mask: 255.255.255.0 (default)
d. Gateway: (IP Address modem ADSL, tadi diset: 192.168.0.1)
e. DNS: 202.188.0.133 (jika ingin menggunakan layanan ftp snap)
f. Klick `ok’.

Saya kebetulan menggunakan DNS "fisnap", dan port yang saya gunakan 1234. Jika kamu ingin menggunakan DNS yang lain silahkan isi DNS, misal speedy= 203.130.193.74, 202.134.0.155, google=8.8.8.8, 8.8.4.4 dan jika kamu ingin menggunakan port yang lain, silahkan gunakan port yang belum terpakai.

8. Setting NAT di modem ADSL


Pada PVC 1 saya buat port 1234 diarahkan ke alamat IP camera 192.168.0.91

9. Buka alamat pada IE http://192.168.0.91:1234 atau alamat IP public kamu, contoh http://118.96.199.xxx:1234, harusnya terbuka gambar dari IP camera




Jika kamu ingin mempunyai fasilitas rekaman melalui FTP, silahkan pelajari di www.fisnap.com, atau bisa juga membuat FTP server sendiri dengan PC minimal P-IV.

Langkah-langkah setting FTP:
Saya asumsikan anda sudah mempunyai alamat FTP server di hosting kesayangan anda, atau anda sudah mempunyai PC server sendiri dengan alamat FTP-nya ftp://192.168.0.76, username=root password=root. Lakukan konfigurasi sebagai berikut:



Jika anda sulit membuat FTP server sendiri, silahkan pelajari filezilla atau ftp hosting yang direkomendasikan oleh TP-LINK.


Demikian semoga membantu.
